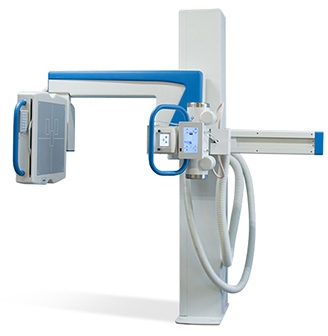

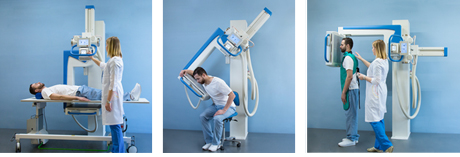

Аппарат рентгеновский диагностический стационарный «ГРАФИКС» предназначен для проведения всех видов рентгенографических исследований при положении пациента стоя, сидя и лежа, применяемых в общей диагностике и травматологии, в условиях стационарных рентгеновских кабинетов медицинских учреждений. Возможность легкого перемещения штанги с излучателем и приемником изображения облегчает проведение исследований под любыми углами к телу пациента. Конструкция штатива позволяет проводить исследования пациентов в латеропозиции.

Аппарат «ГРАФИКС» заменяет собой стол снимков и вертикальную стойку снимков и представляет альтернативу рентгеновскому комплексу на 2 рабочих места без функции линейной томографии.

Спецификация поставки

Штатив снимков

Основным штативным устройством является штатив снимков, состоящий из колонны, по которой вертикально перемещается поворотная штанга с изменяемым фокусным расстоянием. Штанга представляет собой уравновешенную консоль, с размещением на одном конце поворотного кронштейна с излучателем и диафрагмой, а на другом — поворотного кронштейна с кассетодержателем. Кассетодержатель позволяет работать со всеми размерами кассет от 13 × 18 см до 35 × 43 см.



В комплект поставки включены: диафрагма со световым центратором, растр рентгеновский отсеивающий и ионизационная камера.

Устройство рентгеновское питающее TOP-X 100LC

Высокочастотное питающее устройство мощностью 50 кВт и диапазоном напряжения 40–150 кВ.

Наличие программ органоавтоматики позволяет ускорить работу врача по проведению исследований. Вместо ручной установки параметров на каждое исследование достаточно нажатия одной кнопки даже при работе с пациентами различной комплекции — на пульте управления предусмотрены и такие режимы.

Набор из 100 автоматических режимов облучения (10 частей тела, по 10 видов диагностики для каждой части тела) позволяет ускорить работу врача по проведению исследований.

Излучатель с рентгеновской трубкой

Излучатель с современной двухфокусной рентгеновской трубкой с характеристиками:

• ширина эффективного фокусного пятна: малого — 0,6 мм, большого — 1,5 мм;
• скорость вращения анода — 2700 об/м.

Рентгенографический стол-каталка

Стол-каталка c фиксированной декой предназначен для позиционирования пациента при проведении исследований в процедурной, где установлен аппарат. Перемещение стола-каталки осуществляется вручную.

Устройство для определения доз облучения пациентов

Переговорное устройство

Дополнительные возможности

Опционально возможно оснащение аппарата «ГРАФИКС» комплектом кассет, комплектом рентгенозащитной одежды, проявочной машиной «ОПТИМАКС-«АМИКО», а также комплексом для цифровой рентгенографии на основе фотостимулируемых экранов «ОПТИСКАН-«АМИКО».

---

Производитель оставляет за собой право вносить изменения в комплектацию, технические характеристики и внешний вид оборудования.

---

ГРАФИКС-Ц цифровой рентгенографический аппарат.
